Qua stationを分解する

Qua station(キュア ステーション) | フォトストレージ端末(4G LTE) | au

白くて弁当箱のような形で、結構、私好みですが、使い道はあまりなさそう。SIM契約してないと、スマホから接続自体出来ない。

HDDを取り出すまで

HDDを取り出すまでは、プラスドライバーでOKです。

矢印部分のネジを外します。外しても、はめ込み式になってるようです。ネジを外した側から、マイナスドライバーで少しこじ開けないと取れませんでした。

黒い帯の下にネジがあります。このネジも外します。

次にHDDをスライドさせて、水色の部分が見えるようにします。スライド後に、黒い帯をもって持ち上げると、簡単にHDDが取り出せます。

HDDを取り出しました。

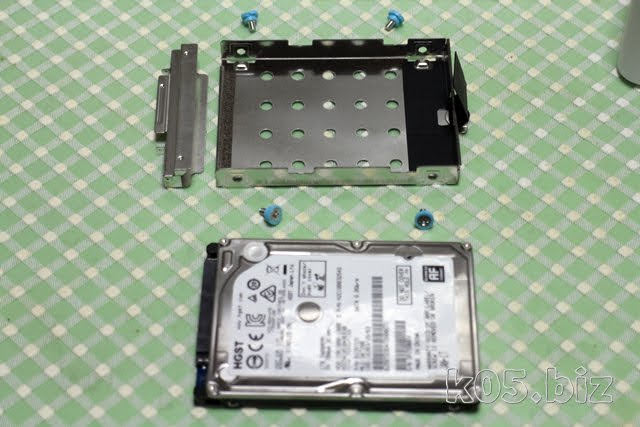

HDDマウンタがついてるので、それも外します。1TBの2.5インチHDDです。

ドライバー

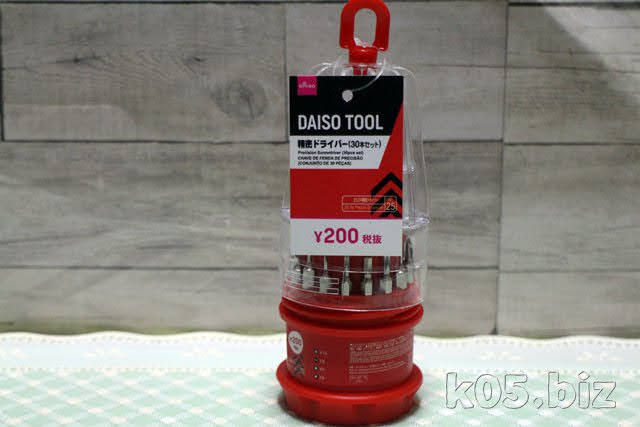

T9のトルクスドライバーが、ケースを空けるのに必要です。手元のダイソーのドライバーセットにありました。

ケースの表蓋を開けるまで

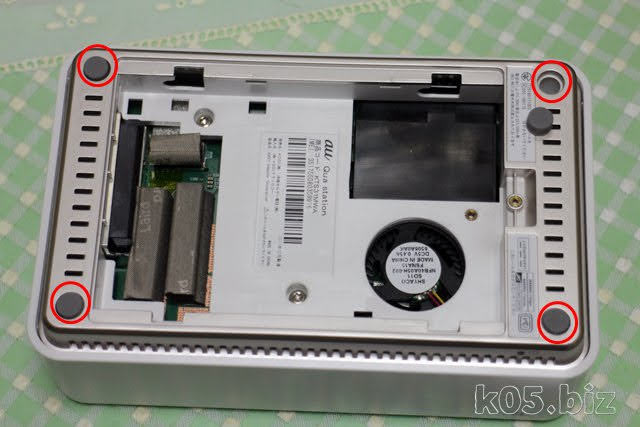

ゴム足の下に、T9ネジがあります。ダイソーのドライバーは少し短いので、ジョイント部分を半刺しにして、使いました。

ネジを外したら、表側に戻して、USB端子がついてる側から外すと良いかと思います。矢印の部分あたりで、ケースと本体がケーブル線でつながってます。

この部分がシリアル端子のようです。

動画での説明
