Amazonで昇圧回路を購入してみた【Step-UP DC-DCコンバーター】

  • 投稿 : 2016-05-17

本記事は広告およびアフィリエイトプログラムによる収益を得ています


5Vから7.4Vあたりに昇圧したくて購入しました。
モバイルバッテリーを、ミラーレス一眼の外部電源として使いたいと目的のために使おうかなぁと思います。

送られてきた状態だと、12Vあたりになるようです。

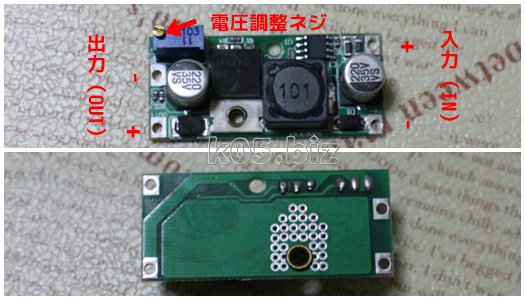

基板にプリントされているIN(+-)、OUT(+-)につなぐだけで昇圧できます。
ネジ(可変抵抗?)を時計回りで出力電圧UP、反時計回りで出力電圧DWONでき、調整はできます。

入力電圧:3〜24V
出力電圧:5〜25V(連続的に調整可能)

入力3.7V、出力5V 600ミリアンペア3W
入力5V、出力12V 0.5A 6W
入力7.4V、出力12V 750ミリアンペア9W
入力12V、出力16V 1100ミリアンペア17.6W
入力19V、出力24V 1200ミリアンペア28.8W
Amazon:電源モジュール パワーモジュール 調整可能 ステップアップ

購入したのは上記です。

・初回購入時:310円(送料込)
・再購入:300円(送料込)

7日ぐらいで届きました。


電圧調整のネジ(可変抵抗?)ですが、少し回したら電圧が変化するわけではなくて、何回転もさせないと電圧は変化しないです。一度決めたら、動かさないっていう使い方なので問題ないですけどね。

TPS63060 可変型昇降圧DC-DCコンバータモジュール(2.5V~8V) - TPS63060 - ネット販売

電子パーツ屋の通販で、以前調べた時は昇圧回路が1000円ぐらいしたので、それと比べても安いんじゃないなぁとは思います。

不器用ではんだ付けとか苦手なので、完成品が安く手に入るのは個人的には助かります。
