【Amazon】抵抗(電子パーツ)が結構安いので、購入してみた

  • 投稿 : 2018-12-03

本記事は広告およびアフィリエイトプログラムによる収益を得ています

Amazon.co.jp: TOOGOO 1%精度1/4W 30値金属抵抗抵抗キット 30 V抵抗キット 1セットで600件: DIY・工具・ガーデン

条件:100%新品
1 / 4W 1%金属皮膜抵抗
あらゆる電子プロジェクトにとって最も有用な値に選ばれた
このキットには、10オメガからオメガ10,1 / 4Wまでの30の最も標準的な使用値の20個が含まれています

¥ 306 (送料込)
T-Twinkleccさんから購入しました。中国発送です。ポスト投函です。

時期によって安いところが違うかとは思います。商品名の一部の「30値金属抵抗抵抗キット」で検索すると、似たようなものが出てくるので地道にチェックするとよいかと思います。

品質


見た目しかわからないけど、ほんの一部曲がっている程度で、さびがあるとかはなかったです。抵抗値は調べてないのでわかりませんが、さすがに大丈夫ではないかなぁと思う。

リードの太さが、丸っきり違う。
そう、中華モノは、配線材の芯線同様、メチャ細い(笑)
リード線の長さは、テーピングから切り出したので、同じ。

今回入手品:φ0.4
現場使用品:φ0.6

流石デス!
中華仕様だと、同じ材料の量で、倍作れますね。
made in CHINA 取り寄せてみた・・・ | Mocha's blog

線の細さは、計測するまでもなく、明らかに細いです。

前提知識

カーボン抵抗と金属皮膜抵抗の違い

金属皮膜はカーボンと比較し、特性が優れていますが、価格も高くなります。
カーボン抵抗と金属皮膜抵抗の使い分け

特に気にする必要はないみたい。

1/4Wと1/2Wの違い

1/4W = 0.25W = 250mW
1/2W = 0.5W = 500mW

W(ワット)数表記であることに最初気づきませんでした。

抵抗が焼ききれずに使用できる or 性能を保証できる電力です。

例えば1kΩの抵抗に24Vの電圧を与えると、抵抗はP=V*I=(V^2)/R=0.576Wの電力を熱として消費します。
1/2W抵抗は0.5Wまでしか持たないので1W抵抗を使用することになります。
一瞬でも定格を越えるとダメなので、通常は余裕を持って考えます。
抵抗の1/2W、1/4Wの違いについて - クルマのLED工作で抵抗を使おうと- 物理学 | 教えて!goo

抵抗のW(消費電力)の計算方法|みんなの電気回路・電子回路の基礎

実際の計算表法とかは、上記がわかりよいと思います。

抵抗値が分らない?!


※220の文字は、鉛筆で私が書きました。

紙のところに抵抗値が書いてあるのですが、1つだけ読めないものがありました。帯から抵抗値が分らなくて、テスターで計ってみることに・・。消去法で220Ωらしいことはわかってたので、その確認です。たしかに220Ωに間違いないようです。


http://bake-san.com/led020.htm

抵抗の帯は、4本と5本があって、金属皮膜抵抗は5本だそうです。昔、中学ぐらいに習ったときはカーボン抵抗で4本だったので、4本しか知らずに??となりテスターで計ってみたのですが・・。後から調べて、5本のものがあって、上記のサイトで調べると、220Ωに間違いないようです。

抵抗セットの確認

抵抗値: 10Ω, 22Ω, 47Ω, 100Ω, 150Ω, 200Ω, 220Ω, 270Ω, 330Ω, 470Ω, 510Ω, 680Ω, 1kΩ, 2kΩ, 2.2kΩ, 3.3kΩ, 4.7kΩ, 5.1kΩ, 6.8kΩ, 10kΩ, 20kΩ, 47kΩ, 51kΩ, 68kΩ, 100kΩ, 220kΩ, 300kΩ, 470kΩ, 680kΩ, 1MΩ

この商品の説明には具体的には書かれてないが、ほかの似た名前の商品と同じはずということで確認すると、上記がすべて入ってました。

30種類*20本=合計600本

1K未満


10, 22, 47, 100, 150, 200, 220, 270, 330, 470, 510, 680

※写真には220は含まれてない。220は上記のテスターの写真。

1Kから10K未満


1k, 2k, 2.2k, 3.3k, 4.7k, 5.1k, 6.8k

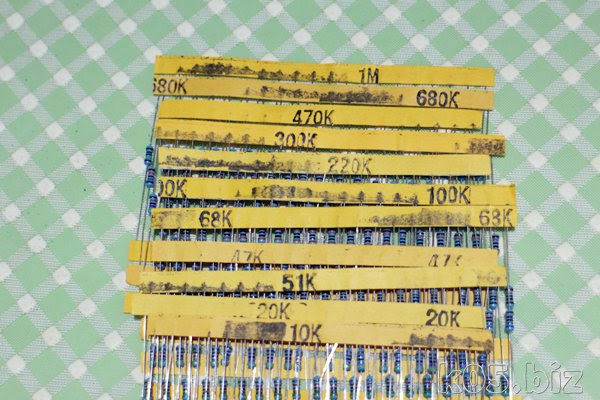

10Kから1M


10k, 20k, 47k, 51k, 68k, 100k, 220k, 300k, 470k, 680k, 1MΩ
