128×64 OLED LCDディスプレイSSD1306液晶 を購入してみた

Sharplace LCDディスプレイ 128 x 64 OLEDモジュール SPI IICシリアル Arduino用 全3種- 白いキャラクター :73003036:STKショップ - 通販 - Yahoo!ショッピング

540円(送料込、中国発送)でした。

初めはAmazonで買おうと思って値段をチェックしてたのですが、下がるのを待ちきれずにYahooショップで購入しました。

購入時のチェックポイント

I2C or SPI

Amazon:HiLetgo 0.96 I2C シリアル 128×64 OLED LCDディスプレイSSD1306液晶 STM32/51/MSP430/Arduinoに対応 ホワイト
Amazon:HiLetgo 0.96 SPI シリアル 128×64 OLED LCDディスプレイSSD1306液晶 STM32/51/MSP430/Arduinoに対応 ホワイト
Amazon:EasyWordMall 3.3V-5V SPI ホワイトOLEDモジュール ディスプレイ 0.96インチ 51マイクロコントローラ12864 Arduino用

Amazonの場合、商品写真と説明が一致してない場合があるので気を付けたほうがよいと思う。端子数が4つなのは、I2C。SPIと書いてるのに写真の端子が4つの場合は、間違ったものが来る可能性もあると思う。

あと、SPIで、リセット端子がついてるものとついてないものがあります。リセット端子がついてないものは、電源投入時に自動でリセットがかかるようです。

コントローラIC

商品説明に、チップ名が書いてないものを購入すると、写真通りの商品だけど期待してたチップでないということもあり得るのでよく確認したほうがよいと思う。今回は、「SSD1306」であることを確認して購入したほうが安全です。

動作確認をしてみた

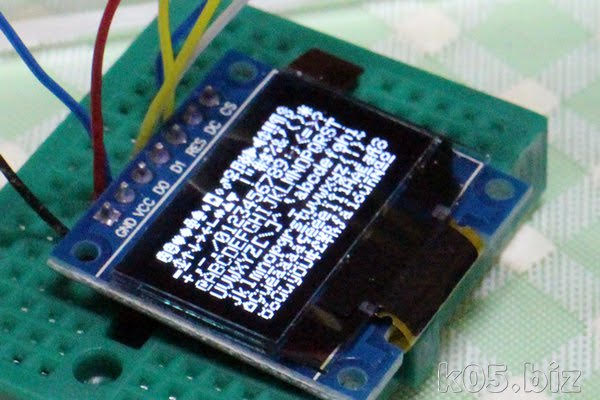

【ESP32】128×64 OLED LCDの動作確認【SSD1306】
・・で確認しました今回は、商品が動作するかだけの確認なので、結構適当です。配線OLED   ESP32GND <=> GNDVCC &l

接続方法、サンプルプログラムの動かし方は上記のリンク先で!!

調べるのに50分ぐらい、実際に接続方法を決めてからは10分程度で確認できました。よくわかってない状態でも、動作することがわかってよかったです。この手のものは、初期不良かどうかさえも分かりにくいので・・・。

画面の視野性?!

悪くないけど、やっぱり画面小さいよね。でも、画面出力できると楽しいよね。
