【Amazon】ロジックレベル双方向変換モジュール(5V-3.3V)の購入と動作確認方法

  • 投稿 : 2019-01-05

本記事は広告およびアフィリエイトプログラムによる収益を得ています

Amazon.co.jp: Calloy 変換モジュール4ピン 双方向モジュール 5PCS 5V-3V IIC UART SPI I2Cロジックレベル コンバータ Arduino 5個: DIY・工具・ガーデン

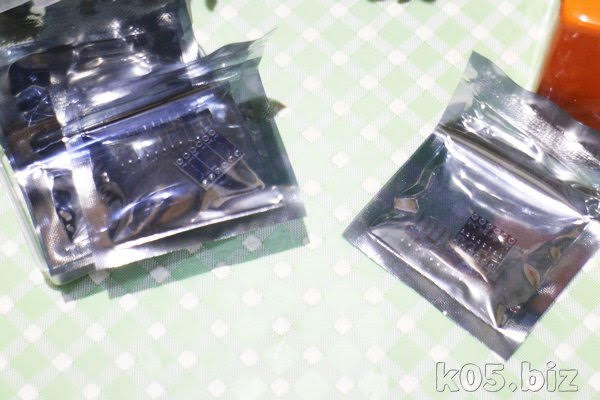

Calloy さんで購入しました。5個で200円(送料込、中国発送)でした。1個40円ですね。はんだ付けは必要ですが、ピンもちゃんとついてきてます。

ESP32は3.3V系なので関係ないと思うのですが、もし関係あると面倒というか僕にはよくわからないので、これを買いました。これがあれば、ロジックレベルの違う場合は、たんにこれを間に挟んでつなぐだけです。

8本ある場合は、僕の理解が間違ってなければ2つ使えばOKだと思います。

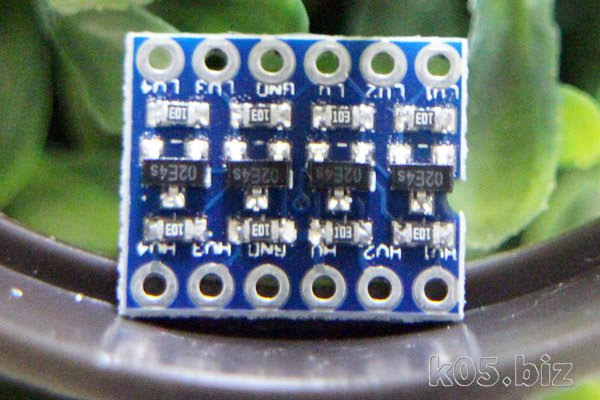

チップには「02E4S」と書かれてます。

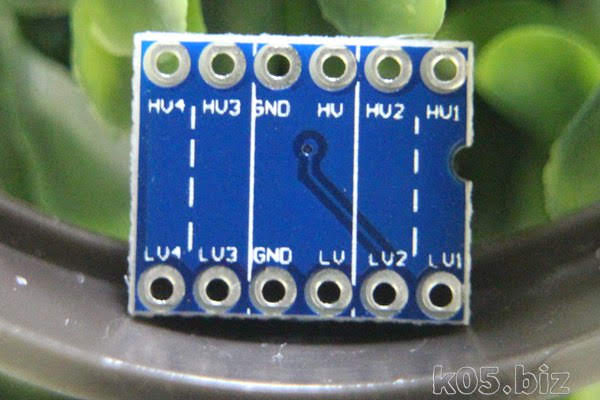

・5V機器の電源に、HV、GNDを接続
・3.3V機器の電源に、LV、GNDを接続
・信号線は、4本。HV1(LV1)、HV2(LV2)、HV3(LV3)、HV4(LV4)

電源をそれぞれつないで、後は信号線を必要な分だけ接続することで使えます。
