【Amazon】JSTコネクタープラグケーブル オス+メスを購入した

  • 投稿 : 2018-12-08

本記事は広告およびアフィリエイトプログラムによる収益を得ています

Amazon.co.jp: SODIAL(R) 10ペアの150mm JSTコネクタープラグケーブルライン オス+メス RC BECリポ電池の為: 家電・カメラ

¥ 196 (送料込、中国発送)

GUIWU LTDさんから購入しました。同じ名前の商品があるので、レビューはそっちのほうを参考にして買いました。私が購入した時点では、たぶん一番安かったと思います。

1ペア(1組) = 約20円
1本 = 約10円

線の太さと流せる電量について

0.4なのか0.3なのかは目視ではわかりません。

http://www.jst-mfg.com/product/pdf/jpn/RCY.pdf

この端子のメーカーの規格はこうなってます。ケーブルの太さとしては、#28から#22となっていて、太さによって流せる電流が決まってます。

AWG:26AWG
Amazon | 10セット JST 2ピン リポ バッテリー オス メス コネクタ プラグ ケーブル ワイヤ 15センチメートル | ラジコン・ドローン 通販

似たような商品の説明では、26AWGとかかれてるので、#26あたりではないかなぁと思います

#26なら、1Aまでですね。

適合電線  :0.08~0.33mm AWG28~22
プラグハウジング(5個入) SYP-02T-1*5の通販ならマルツオンライン

26 直径0.405㎜
28 直径0.321㎜
米国ワイヤゲージ規格 - Wikipedia

のぶちゃん
細線ですが価格以上の品物です。

導線は半田が乗っているので正確には分かりませんが約0.4mmです。
レビュー欄:Amazon | 新 5ペア 2ピン JST プラグ コネクタ ケーブル ワイヤ オス+メス 100mm | ラジコン・ドローン 通販

実際の計測写真が載ってるので、同じ商品だと仮定するなら、0.4㎜=AGW26 だと思われます。

外観

+/-逆についてるものもなく、抜けとかも大丈夫でした。

ケーブル長は15cmですが、どこからどこまでが15㎝なのかは謎ですが、そのぐらいの長さはありました。

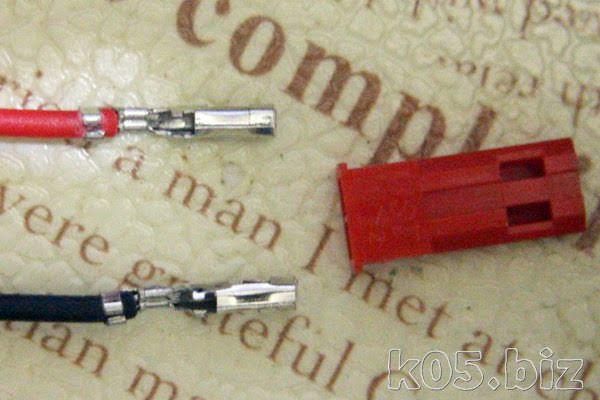

メス側は簡単に外せたので、外した写真を撮りました。オス側の外し方はわかりません。
