【LG液晶モニター】3度目のコンデンサー交換【M237WS-PM】

これまでの経過

LG液晶モニターのコンデンサ交換して修理する【M237WS-PM】
【LG液晶モニター】コンデンサー交換の1年後に、再発

購入 :2010年11月
修理1:2017年10月
修理2:2018年10月
修理3:2019年 5月 <=今回

電源ON/OFF時にジーという音がなり、数日後にかなり時間がたたないとON/OFFできなくなった。また時刻も保持できなくなってるのは前々回、前回と同じです。

前回から7か月でダメになりました。Amazonで購入した中国製?の安いコンデンサーを使ってるのが駄目なのかなぁと思い、週末に電子パーツ屋に日本ケミコンのコンデンサーを買いに行ってきました。

購入したコンデンサー

型番値段
1000μF 10VKMG10VB1000M80円(税抜)4個日本ケミコン
1000μF 25VKMG25VB1000M125円(税抜)6個日本ケミコン

電子部品・半導体パーツの通販 販売 | マルツオンライン
京都営業所(京都寺町店) | マルツオンライン

ネット通販で値段を確認してから、実店舗で買いました。店舗で値段をみると、ネットの倍になっているんですね。やられた・・と思ってよく見ると、2個単位での販売でした。1個買うことになりましたが、同じ値段で買えたのでよしとしましょう。メール便も使えるので、ネット通販で買ってもよかったかもね。

合計1155円(税込)でした。

【Amazon】電解コンデンサーが結構安いので、購入してみた
「詰め合わせセット」「16V 2200UF」「10V 3300UF」「35V 1000uF」を購入してみました。中国発送のものは、本当の送料無料のものがほとんどですが、最近は違うのもあるようなので

Amazonの中国産?のコンデンサーだと10個で120円とかなので、値段差は大きいよね。

日本ケミコン株式会社製ではないにも関わらず、日本ケミコン株式会社製と表示された電子デバイスや偽ラベルがつけられた偽りの製品(いわゆる「模倣品」)が日本ケミコン株式会社の営業所・販売会社・販売代理店(いわゆる「正規販売チャネル」)以外において取り扱われております。これらを、外観などによりお客様が容易に模倣品と識別するのは難しいというのが実情です。
日本ケミコン株式会社 / 製品の模倣品に対するご注意

コンデンサー交換する

写真は交換後です。赤枠で囲んだ部分を交換しました。

1回目2回目3回目
(1) 1000μF 10V 3個1000μF 16V 3個1000μF 16V 3個1000μF 10V 3個
(2) 1000μF 25V 4個--1000μF 25V 4個
(3) 680μF 25V 2個-1000μF 25V 1個1000μF 25V 2個
(4) 120μF 450V 2個---
(5) 22μF 50V 2個---

(4)以外はすべて交換したかったんだけど、(5)も交換を辞めました。

分解と組み立ては計30分ぐらい。コンデンサー交換も30分ぐらいでした。でもなぜか作業の合計時間は3時間でした。いろいろ悩んでいるうちに時間が経過してたようです。

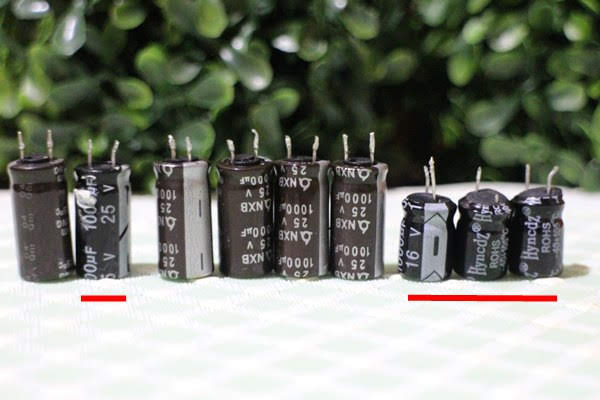

交換したコンデンサの状態

赤線部分が前回交換したものです。そのほかは初めからついていたコンデンサーです。

全部交換する必要があったかは謎ですが、でも短期間にこんな作業を繰り返すのは面倒なので、日本ケミコンに全替えしたかったというのがあります。

救いは、不器用な僕でも、パターン剥がれとかしないような構造?になってるところかなぁと思う。

今回の作業で、3年ぐらいは持ってほしいけど、どうなることやら・・。液晶のバックライトが駄目になったら諦められるけど、いつまでもつかですね。

交換後の状態

交換したら、無事、電源がスムーズに入るようにはなりました。交換直後は、電源ON/OFF時にノイズ音みたいのが明らかにして、先行き暗いなぁという気持ちになりました。それでもできることはやったので、受け入れないといけない現実だということで心の整理をしました。

で、数日後に再度確認してみると、ノイズ音がほとんどなくなっていました。もしかしたら、今度こそは・・と期待をしてるのですが、どうなるかは不明です。

この基板部分だけ手に入れば、まだまだ現役で使えそうなんですけどね。

ヤフオクでちょうど液晶画面割れのものが出品されてたのですが、送料だけでも1500円かかるのと、廃棄(リサイクル)大変そうと、中古なのでコンデンサー劣化してそうな気がするのでやめました。

・リモコンで、HDMIなどの入力を切り替えられる
・リモコンで、音量調整ができる
・リモコンで、電源ON/OFFできる

という液晶モニターがあって、そんなに高くなければ買い替えたいのですけどね。でも、チューナー付けたTVが安くなってるので、商品としてはもう出てこないのかも・・。
