超ミニ DC-DC 降圧型電源モジュールを購入してみた【MP1484】

超ミニ DC-DC 降圧型電源モジュール

Aliexpress

5PCS Model aircraft step-down DC DC mini-360 supply module car super LM2596 adjustable new
https://ja.aliexpress.com/item/33036705255.html

5個で244円(165円+送料59円)で購入しました。

1個50円程度ですね。これで降圧が簡単にできるのなら、買うしかないですね。

Amazon

Amazonとかでも似たようなものは売っています

KKHMF 5個 超ミニ 360 DC-DC降圧型電源モジュール Mini RC飛行機さい電源モジュールコンバーター 「国内配送」
https://www.amazon.co.jp/dp/B088FKSK7N

HiLetgo 5PCS 超ミニ DC-DC 降圧型電源モジュール 電源コンバーター 3 v 5 v 16 v 高性能 LM2596 より [並行輸入品]
https://www.amazon.co.jp/dp/B010Q178M0

「mini-360」あたりで検索すると、似た商品が見つかると思います。

届いたもの

すでに1つ割りました。実際には5枚つなぎで届きました。

IC

今回購入したものは、MP1484が使われてました。いつものことで、商品の説明と中身が微妙に違うというパターンですね。商品の説明には「LM2596」って書いてますからね。

あと、Amazonの商品のレビューを見る限りでは、この手の商品のICチップは、MP2307,MP1584などもあるようです。

ICの型番で調べれば、資料は見つかるかと思います。

MP1484
https://www.mouser.jp/datasheet/2/277/MP1484-1186021.pdf

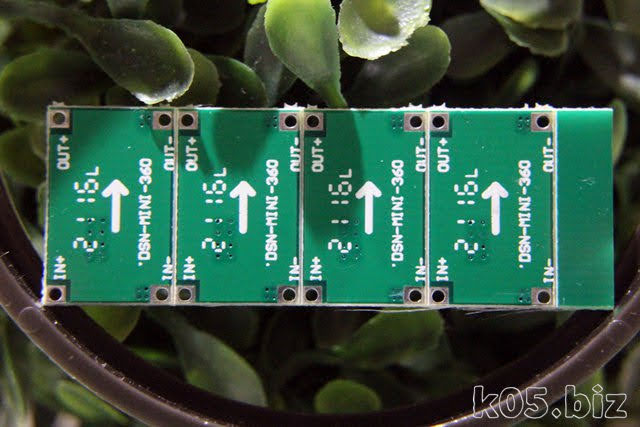

裏面

基板を割る

100均のミニ万力に軽く挟んで、手で割りました。一応、切れ目?がはいってるので、ちゃんと力がその部分に入れば、割れると思います。

ケーブルをつなぐ

モバイルバッテリーで使いたいので、USB端子付きのケーブルを付けました。

半固定抵抗は、細いドライバーで回せます。回す角度は10度とかその程度です。回りすぎに注意。回し過ぎると、Amazonのレビューの壊れてるとかいう感じの話になるかも。

時計回りに回すと降圧できます。ほんの少しまわすだけで降圧できます。90度(1/4)も回すと、回し過ぎだと思います。

動作確認

無負荷の状態で確認しました。

IN 5.20V モバイルバッテリー
OUT 1.41V

IN 5.20V モバイルバッテリー
OUT 3.48V

動画での説明

今回は、記事と全く同じで、動きもないので、動画は見る価値はないと思う。

乾電池やリチウムイオン充電池の代わりにモバイルバッテリーが使えたらと思って、かなり小さい降圧型電源モジュールを購入してみました。
実際に使ってみて、問題があれば、追記したいと思います。

参考

MP1584,MP2307 : じじいの電子実験室
すzのAVR研究: MINI-360 DC-DC コンバータモジュール
DSN-MINI-360 DC-DCコンバータのテスト - 極力ローコスト ロボット製作 ブログ
MP1484 Monolithic Power Systems (MPS) スイッチング電圧レギュレータ データシート の検索結果 – マウザー 日本

調整用のポテンショメータでスイープさせてみました。
スイープさせると1〜4.5V位は安定した出力できているようです。
1V以下ではノイズが多い波形となりました。仕様範囲外なのでこんなもんでしょうか。
4.5V以上ではやはりノイズが出ていてテスターで見てもなかなか安定しません。
やはり出力したい電圧に対して入力電圧はある程度高めにしないといけないようです。
