自己責任で!!
at your own risk

試してみる

古いスマホのGalaxy Nexusなんですが、バッテリーなしのUSB給電では、起動しないんですね。

バッテリーレス運用できないかと検索すると、なんと、バッテリ用の端子のプラスとマイナスに5Vの電圧をかけるだけでOKという情報を得ました。

でも3.7Vのバッテリーなのに、5Vをかけると壊れそうな気がするのですが、面倒なので5Vかけみると、起動できました。

制作

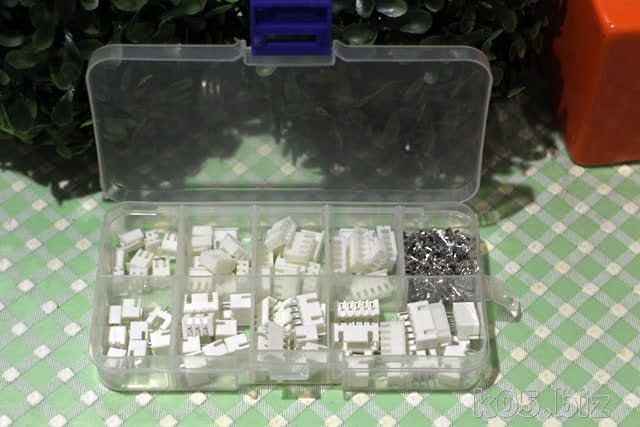

JST-XHコネクターキット 2.54mmピッチ端子
https://www.amazon.co.jp/dp/B079RBQ2NC/

取り扱いしやすいように、コネクタ端子を使います。

スマホ側には、こんな感じで、はんだ付けします。

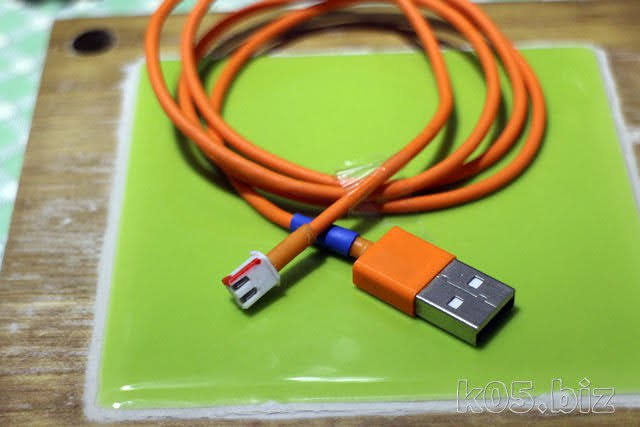

USBケーブルはこんな感じに。プラスが分かりやすいように、赤マジックで印をつけました。

完成

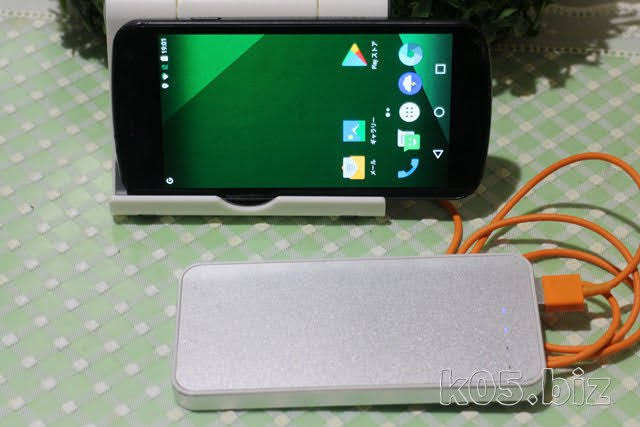

こんな感じになります。

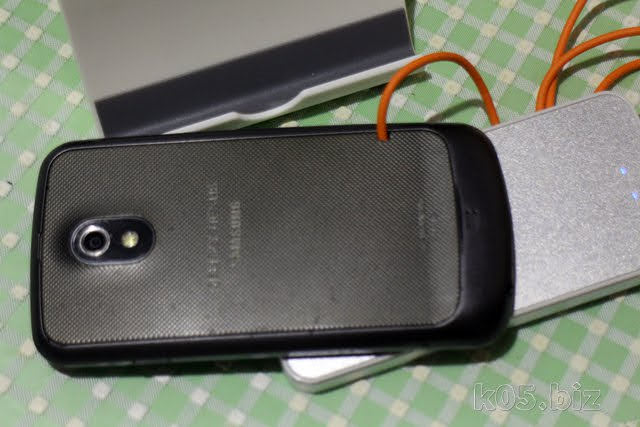

蓋は柔らかくて、ハサミで切り取れるぐらいだったので、くぼみがある端のほうに切り込みを入れました。

内部はこんな感じですね。

4.2V化

5V運用は、何となく心配なので、リチウムイオンバッテリーと同じ電圧で動作させようとしました。リチウムイオンバッテリーは、3.7Vと書かれてますが、実際に電圧を計ると、たいてい4.2V程度はあるので、その電圧で試しました。

超ミニ DC-DC 降圧型電源モジュールAliexpress5PCS Model aircraft step-down DC DC mini-360 supply module car sup

某氏の猫空

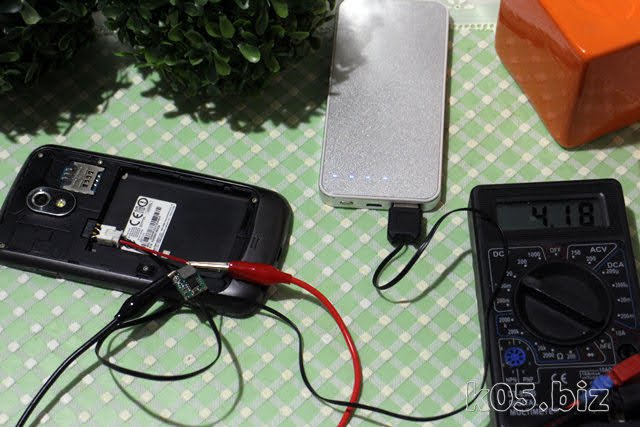

以前購入した降圧型電源モジュールを使います。

実際にやってみたのですが、Androidの起動画面の途中で、電源が切れてしまうんですね。

コンデンサーを入れてみる => ダメっぽい
電圧を少しずつ上げてみる => 4.7Vにしてもダメっぽい

もう、5V(実際には5.2V)運用でもいいかぁという気分になって、これ以上の調査はやめました。

壊れる程度で、発火とかしないとは思うけど、自己責任で!!

あと、電源とるときも、パソコンのUSB端子とかはやめたほうが良いと思う。現状だと、直結してるので、なにかあるとUSB端子側が壊れそうな気がするので・・。USB充電器も壊れてもいいものを使ったほうが良いと思う。それか間にUSBハブを入れるとかするほうがマシだと思う。USBハブが壊れる程度で、その先まで壊れない可能性が高いから。

5Vでの起動ですが、USB充電器、モバイルバッテリーの個体差によって、起動したりしなかったりするようです。5.2V程度の出力がないと駄目っぽい。理由が分からないが、結果だけかくとそうなる。

注意:
スマホ本来のUSB端子(micro USB端子)とPCのUSBに接続しながら、今回のことをやると、かなり不味いと思います。データのやり取りは、Wi-Fi経由とかにしないと泣くかも。

ダイオードを入れて、逆流防げばマシかもしれないけど、それでもリスク高そう。

Galaxy Nexus

カスタムROMで、Android6.0にしています。少し動作が不安定というか、メモリー不足感があります。カスタムROMに書き換えてるので、おかしな症状があった時に、5Vが原因なのか、そのほかなのかが、わかりません。
