【Amazon】電源降圧モジュールの動作確認【Step-Down DC-DCコンバーター】

Amazon.co.jp: Rasbee 2個 DC-DC 3A LM2596S 電源降圧モジュール レギュレータ 調整可能な降圧型モジュール

2個 275円(税込、送料込)をRasbeeさんから購入しました。中国発送です。

モバイルバッテリー5Vから、1.5V、3.0V、3.3Vあたりがとれると便利かなぁと思って購入しました。見た目は、以前購入した、昇圧回路とそっくりです。

Rasbee オリジナル DC-DC 3A LM2596S 電源降圧モジュール レギュレータ 調整可能な降圧型モジュール 2個 [並行輸入品]

モジュールの特性:非絶縁降圧(BUCK)
整流:同期整流器
入力電圧:4V-35V
出力電圧:1.25-30V
出力電流:3A(最大)
変換効率:92%(最高)
出力リップル:30mVの
ロード・レギュレーションは:±0.5%
電圧レギュレーションは:±2.5%

パッケージ内容:
DC-DC 3A LM2596S 電源降圧モジュール x 2個

仕様は上記のような感じ。Amazon:LM2596 一覧でみれば、いろいろ似たような商品が見つかると思う。

・コンデンサーがないもの
・電解コンデンサー
・固体コンデンサー(固体電解コンデンサー)

おそらく上に行くほど値段がなってると思う。

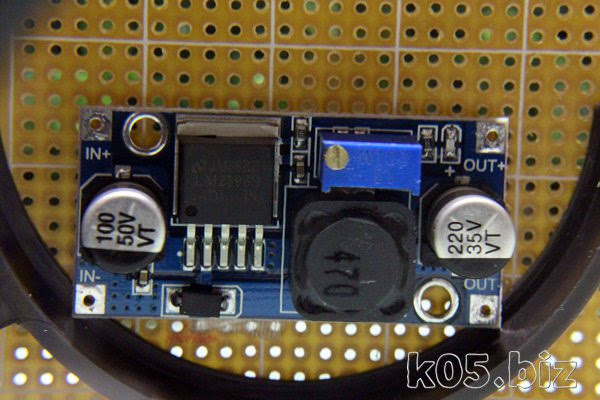

基板

四角の青色のものが可変抵抗のようです。反時計回りに回すと、降圧できます。

・LM2596S
・3296W 103 (10KΩ?)

裏面はこんな感じ。

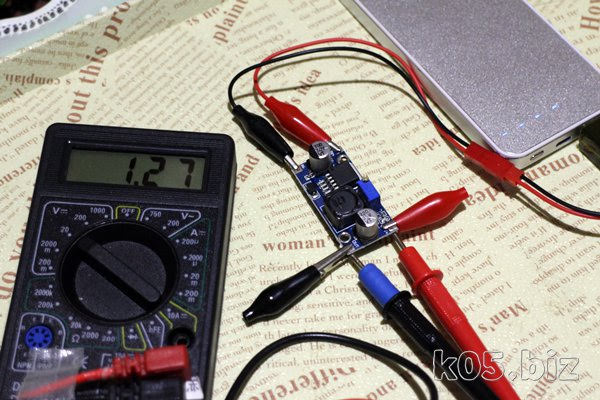

動作確認

動画では、電源入れながら、可変抵抗を回してますが、やってよいかは僕の知識ではわかりません。

1.25Vまで降圧可能でした。基板にLEDがついてるのですが、昇圧が2.5V程度まで出ないと光らないようです。
