【Amazonで購入】電圧パネル(2線式)を3線式に改造する【DSN-DVM-368】

Amazon | ミニサイズLEDパネル電圧メータ3 デジタルLCDディスプレイ調整電圧計200ms /時間

「1個 118円(税込、送料込)」を Ceccilinさんから3個買いました。中国発送です。

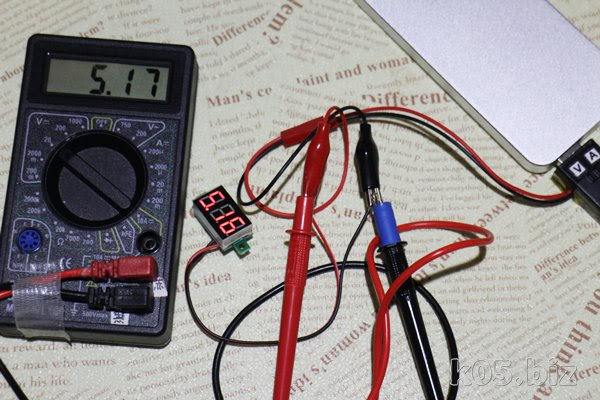

2線式で動作確認です。LED表示は、3.5V程度から表示されます。それ以下だと表示されません。

Descriptions:
Display color: Red, Blue
Two-wire Measurement range: DC 4.5~30V
Working Current:< 23mA
Working Temperature: -10C-65C
Minimum input voltage: DC 4.5V(Lower than 4.5V, the brightness will be weakened, but this will not affect the accuracy of measurement)
Maxmum input voltage: DC 30V(Higher than this voltage is has a risk of overburning)
Permissible error: 1%(±1 digit)
Display mode: three digit 0.36''LED digital tube
Speed ratio: about 200ms/time
Lead wire length: 15cm
Amazon | ミニサイズLEDパネル電圧メータ3 デジタルLCDディスプレイ調整電圧計200ms /時間

商品説明の仕様では、4.5V以上となってますね。

DSN-DVM-368

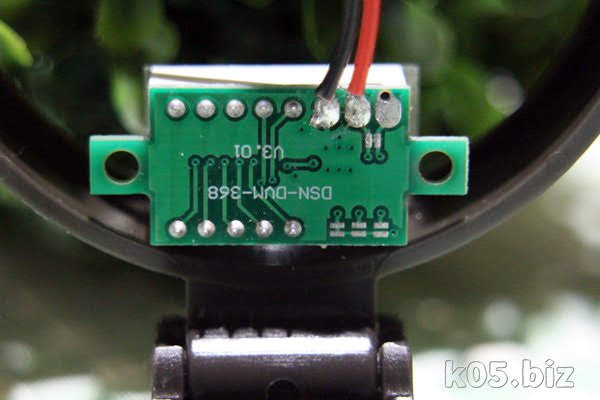

基板はこんな感じです。型番「DSN-DVM-368」で検索すると結構情報が出てきます。

Chinese electronics products tested: DSN-DVM-368 digital voltmeter tested
迷走の果て・Tiny Objects aitendo極小電圧表示器を分解する

1つ目のリンクが詳しいと思います。ただし、ロット差?製品差?があるようで、微妙に違うこともあるようです。

動作確認から改造後の確認まで

2線式を3線式に改造

通常は矢印のところが「はんだ付け」されていて、その「はんだ」をとると3線式になるようです。で私が入手した3つとも、はんだ付けされてません。

詰んだかなぁと思ってあきらめて、動画を作成して、動画を確認してみると、赤矢印の部分がパターン(回路)でつながってるのがわかりました。

ということで、この部分をカットするとうまくいくのでは?ということで試してみました。私は、カッターナイフの刃先で削りました。

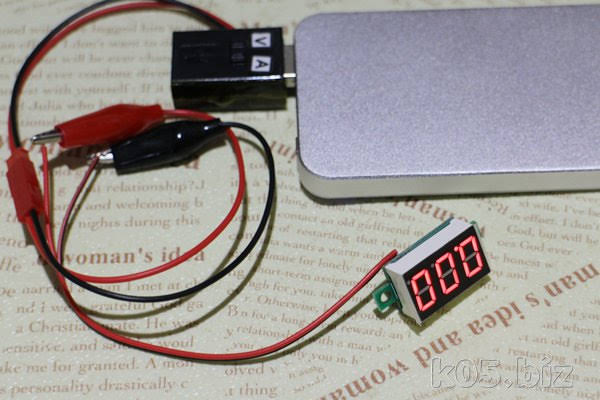

0.00と表示されたら、カットが成功してると思います。

乾電池で計測してみると、ちゃんと表示できたので、よかったです。
