【Amazonで購入】 電圧計パネル部品(3線式)の動作確認【KKHMF】

Amazon.co.jp: KKHMF DC 0V-99.9V レッド 3つのライン 精密 デジタル電圧計 電圧パネルヘッド: DIY・工具・ガーデン

EasyWordMallさんから購入しました。 229 円(送料込)でした。Amazonのレビュー通りで特に問題はないで終わりなんだけど、せっかく試したので記事にしておきます。

3線式 =>駆動電源と測定物は別にできる
2線式 =>駆動電源と測定物は共通

・電圧表示するための電源を別にできるか?の違い
・電圧を表示するには、3V以上必要な場合が多い

こんな感じみたいですね。買うなら、3線式のほうが汎用的に使えそうな気がします。

仕様と裏面

ディスプレイ:赤
測定範囲:DC0-DC99.9V
電源:5V-30V
ディスプレイ:3ビット0.36インチ桁表示
サイズ:35mmx13mmx10mm

Amazon.co.jp: KKHMF DC 0V-99.9V レッド 3つのライン 精密 デジタル電圧計 電圧パネルヘッド: DIY・工具・ガーデン

デジタルの表示部分は、24㎜x13㎜でした。35㎜というのは、基板の一番長い部分でした。

裏面はこんな感じで、キレイです。調整とかできる要素も逆にないです。

接続方法

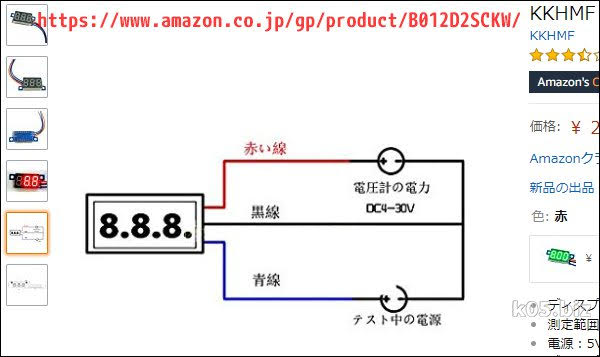

使い方は、Amazonの商品写真にも出ています。

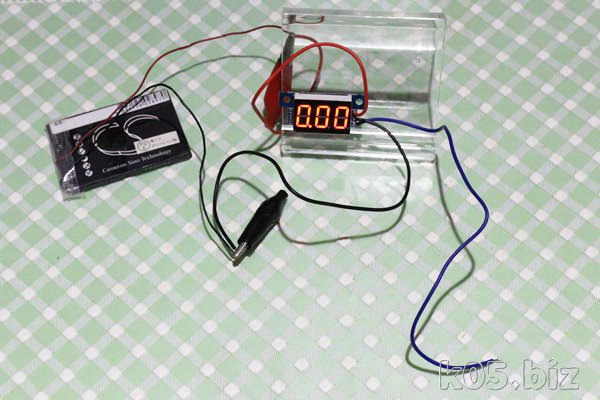

電圧計に電力に3.7Vの電源につなぐと、写真のように表示されました。

乾電池を計測してみると、1.47Vと表示されました。テスターで確認しても同じ値なので、正常動作してるようです。

精度

5V以下の時は、テスターとの違いは、最大+-0.01ぐらいの差でした。3線式ですが、当然2線式?のようにも使えます。

動画では、購入したデジタル電圧計とテスターの値が同じになっています。

何に使うのか?!

【100円ショップ】電池残量チェッカーを購入してみた
電池残量チェッカー100円:パワーチェック(ワッツ)  <=今回購入したもの300円:乾電池チェッカー(ダイソー)今回はワッツのを購入しましたが、ダイソーでも見かけたので写真だけとって

100均で購入した「電池残量チェッカー」のアナログメーターをこのデジタル電圧計に置き換えるために使います。ネットで制作事例がいろいろあって、それをみて作りたくなったのでまずはパーツを買いました。

この電池残量チェッカーの大きさと、ギミック部分が結構僕好みでした。
