【格安 Arduino nano互換】LGT8F328P – LQFP32を購入&動作確認

1pcs LGT8F328P-LQFP32 MiniEVB Alternative Arduino Nano V3.0 ATMeag328P HT42B534-1 SOP16 USB Driver
https://ja.aliexpress.com/item/33001783898.html

・150円程度
・micro USB経由で、スケッチを書き込める
・Arduino IDEが使える
・ヘッダーピンは付属してない

安くて、Arduino nanoとしてたぶん使えると思って購入してみました。Arduino nano完全互換でなくて、Arduino nano風に使えるという感じだと思います。

届いたもの

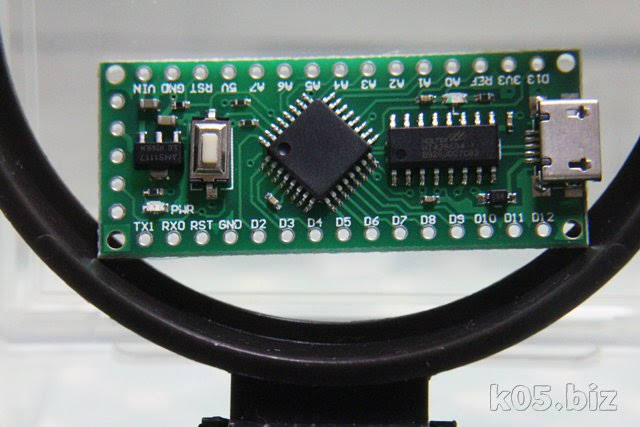

注文後、20日程度で届きました。出荷時にLチカがすでに書き込まれてるようで、USB電源につなぐとLEDがチカチカします。たぶん、動作確認はこの程度でOKだと思います。

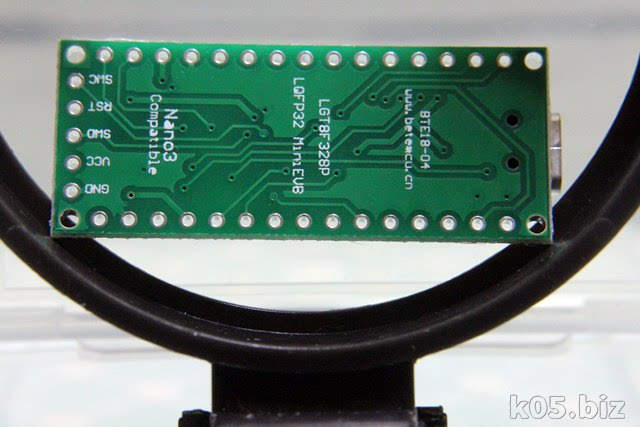

裏面は、こんな感じで、何もパーツがのってません。

ヘッダーピンを自身ではんだ付けしないといけないのですが、やってみないとできるかどうかはわかりません。まあ、疎通確認するだけなら、この状態でOKなので問題ないんですけどね。

Arduino IDE環境を構築

【LGT8F328P】Arduino IDEを使えるようにする 【Arduino nano互換】
Windows 10 (1809)Arduino 1.8.10LGT8F328P-LQFP32 MiniEVB(Arduino nano互換ボード)で確認しましたL

ESP8266/ESP32よりも簡単に、Arduino IDEが使えるようになりました。Windows10の場合は、特にドライバーも必要なく、USBで接続するだけで認識します。

スケッチを書き込んで確認

microUSB経由で書き込めるかどうかも確認しました。問題なく書き込まれます。スケッチの書き込みは、4:30あたりから。

参考

どこまで、Arduino nanoと互換性があるかは謎というか使い込んでみないと不明だけど、安くて小さいので、なんかには使えそう。

・32MHzの威力は不明(DSair2スケッチは無駄時間が多すぎるため・・・)
・特にArduinoとの違いを感じずに使える。
・analogReadが10bitではなく12bit(4倍)で出てくる。つまり精度が良くなっている。
・普通のATMEGA328Pとの切り替えには、__LGT8FX8P__が自動で定義されるので、これをうまく利用すれば良い。以下例。
#ifdef __LGT8FX8P__
#define ADC_SHIFT 2
#else
#define ADC_SHIFT 0
#endif
LGT8F328Pを試す: 電機屋の毎日

深浅のLogic Greenが設計したLGT8F328Pというチップは、Arduino UNOに載っているATmega328と命令互換でI / O拡張されており、MPUが大陸で安く出回ってます。
LGT8f328P Arduino互換ボードを使ってみる-Qiita

CPU(MPU)自体は、上位互換のように思われます。

GitHub - RalphBacon/LGT8F328P-Arduino-Clone-Chip-ATMega328P: An improved ATMega328P with this cheap clone Logic Green LGT8F328P
LGT8FX8P系列FLASH微控制器 | LogicGreen

MCU LGT8F328P
FLASH 32Kbytes
SRAM 2Kbytes
E2PROM 可配置为 0K/1K/2K/4K/8K(与FLASH共享)
PWM 8路
主频 16MHz(最大32MHz)
ADC 6通道12位
DAC 1通道8位
UART 1路
SPI 有
TWI(I2C) 有
GUID(全局设备号) 有
内部基准 1.024V/2.048V/4.096V ±0.5%
系统逻辑电平 出厂5V(可以通过焊盘切换到3V3)
3V3最大输出电流 500MA
PCB尺寸 50.8mmX25.4mm
引脚间距 ALPHA引脚标准
VIO 通讯电平输入
ocrobot:alpha:8f328p-u:main []

Arduino nanoとして使ってみる

追記:2020/02/22

【Arduino】 PWM Sound (FM 音源)を鳴らしてみる【FMmelody】
・Arduino スケッチ 「FMmelody」pcm1723氏の「FMmelody」を試してみましたスケッチを読み込む古い形式のようです。FMmelody.pdeを開


【Arduino】FMラジオモジュール RDA5807Mを使ってみる【RRD-102】
RRD-102FMラジオモジュール RDA5807Mです。2mmピッチなので、無理やり2.54mmピッチに変換して使っています。Arduinoとの接続L


【Arduino】0.96 inch OLED ディスプレイを試す 【SSD1306 128×64 I2C】
接続が間違っていないのに、なぜか表示されない場合は、I2Cアドレスを確認することをお勧めします。手順Arduino Library & Examples | Monoc

使い込んでないので不明ですけど、Arduino nanoとして普通に使える感じはする。ピンは互換ですね。

【Arduino】TinyJoyPadでゲームを楽しむ
TinyJoyPadTINY JOYPAD https://www.tinyjoypad.com/tiny-joypad回路図もプログラムも公開されています。ATtiny85で製作され

こういう感じにも使えるので、趣味レベルでは問題なさそうな・・。

LGT8F328P- SSOP20

【80円Arduino互換機】LGT8F328P- SSOP20 を購入してみた
1PCS 3.3V/5V LGT8F328P SSOP20 MiniEVB instead of Pro Mini ATMEGA328Phttps://ja.aliexpress.com/

追記:2020/04/21
LGT8F328P-LQFP32(nano style)が、結構いい感触だったので、LGT8F328P- SSOP20 も購入してみました。
