マウスのスイッチを交換修理してみる【2019年】

  • 投稿 : 2019-07-04

本記事は広告およびアフィリエイトプログラムによる収益を得ています

追記:2020/04/25

■交換履歴
1回目:2019/07
2回目:2020/04

スイッチは、やっぱり値段相応かも。マトモなものを使うほうが長持ちしそう。
安いので、さっさと交換してるところはあるけど、1年も使えてない気がする・・。

あと、2回目でパターン(◎)の部分が1か所剥がれました。この辺は腕の差なんだろうけど、でも何回も付けなおすのは無理があるのかも。

マウスに使える安いマイクロスイッチをAliexpressで購入したので、早速使ってみます。2個で10円なので、失敗しても痛くありません。

修理するのは、「Mouse M100r」という有線マウスの黒です。写真は、同じ型ですが白です。

方針

1.マイクロスイッチをラジオペンチで破壊
2.部品のリード線を切断
3.半田ごてをあてて、リード線を取り除く

マイクロスイッチを取り外すのに、半田ごてでやると、熱がスイッチ部分ににげて、うまく取れないことが多いと思います。あと、熱しすぎると、基板のパターンごと剥がれるとかにもなるかと思います。で、ネットで上記のような方法論を見かけたので、その路線でやってみることにしました。

左側のスイッチを交換

100円ショップで購入したラジオペンチで挟んで、左右にねじります。そうすると、まずは上側だけ外れると思います。その後、下側をラジオペンチで挟んで、軽く左右にねじります。で、ねじっていたら、なんと部品ごときれいに外れてしまいました。

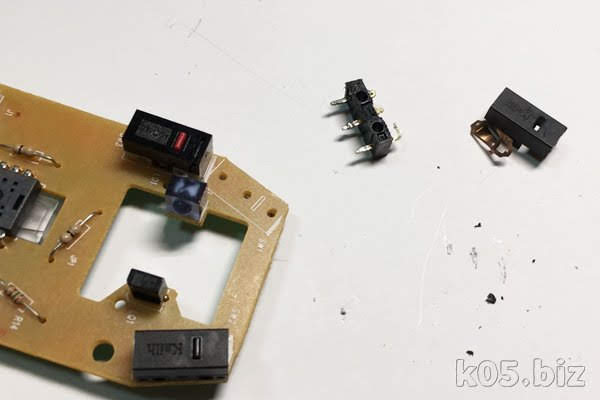

こんな感じで外れます。基板部分も回路パターンも破損してませんでした。

マイクロスイッチが外れてしまうと簡単です。後は、交換用のマイクロスイッチを取り付けて、半田ごてにハンダを少しのせて、軽くリード線にあてるだけではんだ付け完了です。

※取り付けるときに、前後だけ気を付けてください。スイッチのある部分がもとと同じようにつけてください。

こんな感じになります。

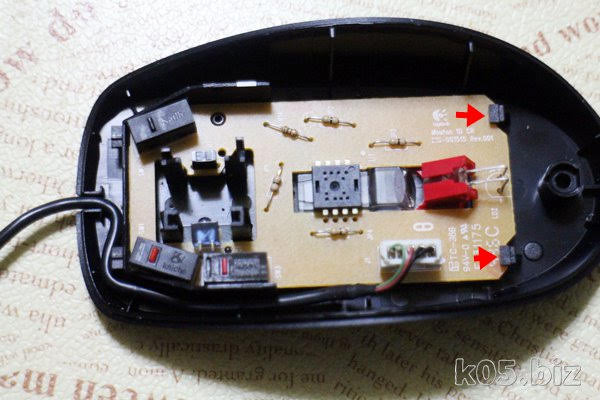

M100rの場合は、矢印の部分にちゃんとはめるようにしないと、マウスカーソルの動きが変になります。その部分だけ気を付けて、組み立てると終了です。

動作確認すると、ばっちり治ってました。ただし、右と左のクリック感が明らかにちがう状態になってしまいました。ちょっと気になるので、右側のスイッチも交換してみることにしました。

右側のスイッチを交換

同じようにねじると、右側も外れました。

仮に外れないとしても、写真のような状態にはなると思います。この状態でリード線をニッパーなどできって、部品を取り外すと、難易度がかなり下がると思います。

でも、なぜ、ラジオペンチで左右にねじるだけで、キレイに外れるのか謎なんですけどね。

使用したマイクロスイッチ

・20PCS/Lot The New Authentic Micro Switch YD 003 Mouse Button Fretting Wholesale Electronic - Al

某氏の猫空

交換前と比べて
・クリックは少し固め
・クリック音は少し大きめ
な感じでした。

部品は、Amazonとかでも入手できる

Amazon | オムロン (OMRON) 純正 マイクロスイッチ ピン押ボタン形 プリント基板用端子 微小負荷 定格0.1A 5個セット D2F-01F | マイクロスイッチ
 5個 ¥870
Amazon | 5Pcs マイクロスイッチ マウス用 オムロンD2FC-F-7N互換品 | マイクロスイッチ
 5個 ¥356

オムロンの純正ならAmazonで注文するほうがリスク低い気がします。互換品は、オムロンと関係ないので、オムロンのが欲しい人は買わないように!!

私のようにこだわりがなければ、何でもOKかも。
