【DIYキット】LM386 ミニオーディオアンプ の購入から動作確認まで

こんな感じのものが出来上がります。モノラルのオーディオアンプです。

AliExpress:DIY Kit LM386 Super Mini Audio Amplifier DIY Kit Suite Trousse LM386 Amplificador Module Board 3.5mm 3 12V-in Replacement Parts

AliExpressで、106円ぐらいで購入しました。これなら失敗しても痛くないかなぁと思ったので・・。はんだ付けとか、僕、苦手なんだよね。慣れなんだろうけど・・。

Amazon:LM386 DIY キット一覧

Amazonとかでも販売されてます。数年前から見かけていて、一度つくてみたいなぁと思ってました。

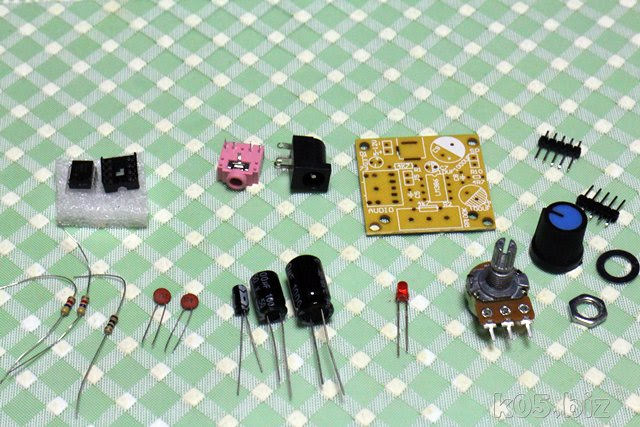

部品

・抵抗 4.7KΩ 2個、10Ω 1個
・セラミックコンデンサー 0.1μF 2個
・電解コンデンサー 10μF、100μF、1000μF
・発光ダイオード(赤)
・ICソケット
・LM386(IC)
・3.5㎜オーディージャック (入力用)
・DC電源ジャック
・可変抵抗(ボリューム)
・ピンヘッダー
・プリント基盤
・ボリュームのつまみ

これだけ入ってました。説明書とかは特に入ってません。

基板

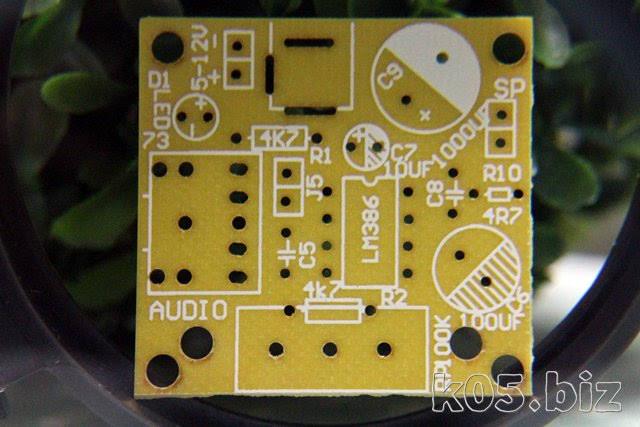

基板の表面

裏面。表面に重ねて見れるように、左右反転させてあります。これで回路図を起こせると思います。

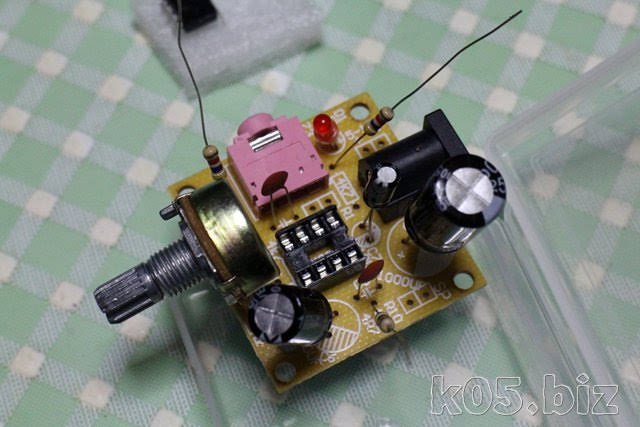

部品を仮置きしてみる

完成写真と基板をみて、部品を仮置きしてイメージを作る

組み立ててみる

【DIYキット】LM386 ミニオーディオアンプ を組み立ててみる
完成パーツをすべてはんだ付けするとこんな感じになります。メモC =>コンデンサーR =>抵抗電解コンデンサーには極性がある=>足の長いほうが(+)側、白線が

別記事にしました。単純に1個ずつはんだ付けしていくだけですけどね。

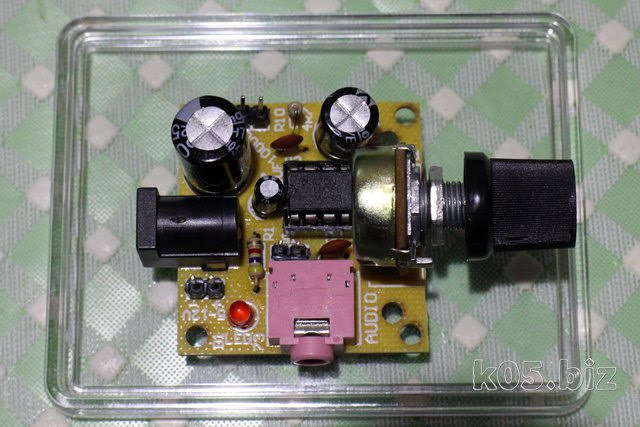

完成

なんとか作れました。

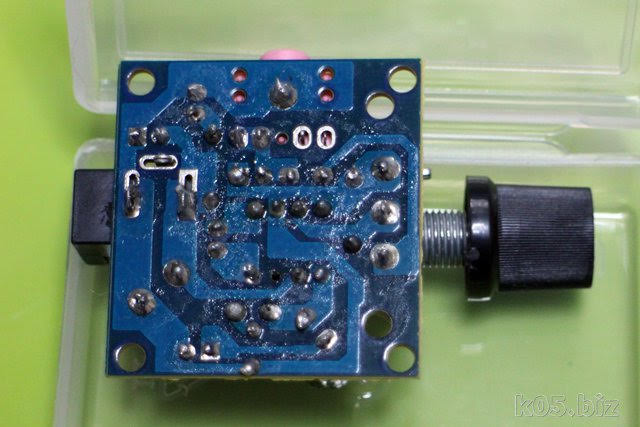

今回初めてフラックスを使ってみたんだけど、たぶん汚く見えるのはフラックスだと思う。少し拭いてみたけど、あまり取れないんだよね。洗浄?すればよいのかなぁ?

動作確認

電源(3V、4.5V、6V、9V)の4つとも動作した。仕様は、おそらく3V-12V。

動画

後半に、動作確認(5:05以降)にあるので興味ある方はどうぞ。音のことは分からないけど、個人的な主観では、結構いい音出てる気がします。

テスター

抵抗値は帯の色を見てもわかるが、直接テスターで計測してもわかる。あと、1パーツはんだ付けするごとに、テスターで導通確認すれば、失敗する確率は低くなると思う。
